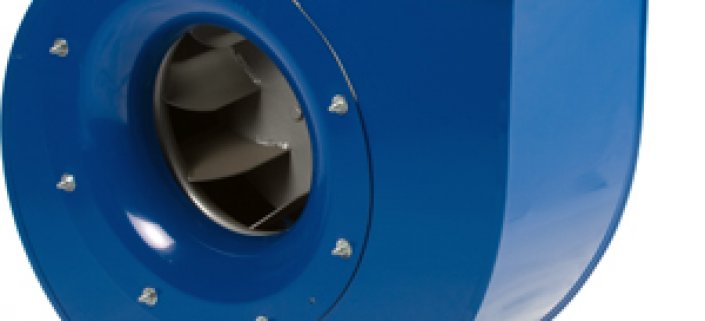

Центробежен вентилатор с едностранно засмукване RL

Категория: Центробежни вентиалтори

RL

  • Центробежен вентилатор с едностранно засмукване, изнесен двигател и назад обърнати лопатки

Приложение

  • Центробежните вентилатори RL са предназначени за пренос на чист или нискозамърсен въздух за индустриални нужди, изискващи голям дебит при високо налягане
  • Дебит: 700 - 240 000 m3/h
  • Свободен напор: 100 - 3 800 Pa

Конструкция

  • Стоманен корпус, покрит с епоксиден лак, базова рама от стомана
  • Импелер с обърнати назад лопатки, динамично и статично балансиран с клас G6.3 в съответствие с ISO 1940/1. Директно куплиран двигател или двигател с ремъчна предавка
  • Напълно затворен асинхронен мотор: Клас на защита IP55 – Клас на изолация
  • Захранване: 400V, 3ph, 50Hz

Аксесоари

  • 5-степенни трансформаторни регулатори на обороти
  • Честотни инвертори

Опции

  • Стандартно изпълнение - работна температура до 60°C
  • Специално изпълнение (SV) - работна температура до 180°C
  • Взривозащитено изпълнение, съвместимо с директива ATEX94/9CE

Проектна спецификация

  • Центробежен вентилатор с едностранно засмукване, изнесен двигател и импелер с назад обърнати лопатки, модел RL
  Мотор Мощност Обороти

Шумово ниво
    [kW] [RPM] [dB(A)]

RL 250

 71 B2 0,55 2820 70

RL 280

 80 B2 1,1 2840 72

RL 311

 90 L2 2,2 2850 76

RL 312

 63 B4 0,18 1310 57

RL 351

 100 LA2 3 2900 79

RL 352

 71 B4 0,37 1360 60

RL 402

 132 SA2 5,5 2900 84

RL 403

 80 A4 0,55 1370 64

RL 452

 160 MA2 11 2930 88

RL 454

 90 S4 1,1 1390 67

RL 502

 160 L2 18,5 2940 92

RL 504

 100 LA4 2,2 1420 71

RL 506

 80 B6 0,55 930 59

RL 562

 112 M4 4 1430 74

RL 564

 90 L6 1,1 930 62

RL 632

 132 MA4 7,5 1450 78

RL 634

 112 M6 2,2 950 68

RL 712

 160 L4 15 1450 82

RL 714

 132 MA6 4 960 72

RL 802

 180 L4 22 1470 85

RL 804

 160 M6 7,5 970 75

RL 902

 180 L4 45 1480 88

RL 904

180 L6

 15 970 78

RL 1002

 180 L4 75 1480 93

RL 1004

 200 LB6 22 970 82

RL 1122

 250 M6 37 980 85

RL 1252

 315 S6 75 985 88

RL 1401

 315 MA6 90 985 89

Селекция



Селекция



Селекция



Забележки

  • Qv = дебит
  • C = скорост
  • Pd = динамично налягане
  • Pt = пълен напор
  • Lp = шумово ниво
  • Pa = мощност на двигателя
  • Пунктираната линия (- - - - -) е характеристика при директно куплиран двигател


Размери

  A B C D E F G H H1 H2 d d1 d2 n° ø a b a1 b1 a2
  [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
RL 250 94 435 441 195 526 149 96 315 195 315 255 292 325 8 10 258 185 292 219 328
RL 280 105 450 477 200 610 172 105 375 200 375 285 332 365 8 12 288

Допълнения

  • rl
    pdf | 874.77 KB | 988 резултата
