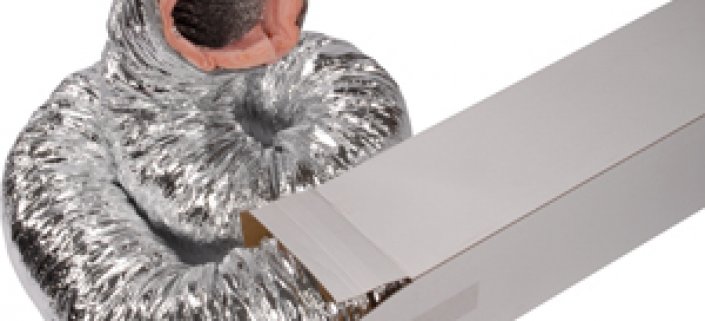

SONOFLEX 25

Гъвкави шумопоглъщащи въздуховоди За изтегляне


SONOFLEX 25

  • Гъвкав топлинно изолиран шумопоглъщащ въздуховод. Вътрешната част е перфориран Aluflex, а външната - от метализиран полиестер. За топлоизолация е вградена минерална вата 25 mm с плътност 15 kg/m³ и термична проводимост 0.040 W/m-K, съгласно ASTM C-177

Приложение

  • Използват се за шумопоглъщане в нагнетателни вентилационни и климатични системи както и за предотвратяване на топлинните загуби и образуването на конденз

Спецификация

  • Работна температура:  от -30°С до +140°С
  • Максимално работно налягане: до 1500 Pa
  • Максимална скорост на въздушния поток: 25 m/s
  • Минимален радиус на огъване: 0.54 x D
  • Размери (диаметри): 100 mm – 500 mm
  • Дебелина на вътрешен слой: 45µ
  • Конструкция: алуминий/полиестер
  • Дебелина на външен слой: 30µ
  • Пожароустойчивост: М1

Ограничения

  • Въздуховодите SONOFLEX 25 не се препоръчват за транспортиране на въздух с примеси на киселини и основи и не трябва да се използват за транспортиране на изгорели и абразивни газове

Примерна поръчка

  • Sonoflex25 , D = 254



Пояснение:

Sonoflex25 = тип гъвкав въздуховод

254 = диаметър на гъвкав въздуховод

Артикули

Артикулен номерДиаметър [mm]Дължина [m]
    C020403102000 102 10
    C020403127000 127 10
    C020403152000 152 10
    C020403165000 165 10
    C020403203000 203 10
    C020403254000 254 10
    C020403315000 315 10
    C020403356000 356 10
    C020403406000 406 10

Загуба на налягане при огъване на 90°

Загуба на налягане при прав въздуховод

Шумопоглъщане на 1 m въздуховод - Толеранс +/- 2 dB

F [ Hz] 125 250 500 1000 2000 4000
D [mm]
82 17 26 33 38 28 17
102 9 20 32 37 32 21
127 12 20 21 25 28 17
165 17 22 22 26 20 14
203 7 15 17 20 16 13
254 16 16 16 16 14 10
315 12 13 13 14 11 7
356 12 10 8 8 6 8
406 7 8 8 9 6 7
