SHG

SHG

Категория: Фасадни вентилационни решетки
Фасадни решетки За изтегляне


SHG

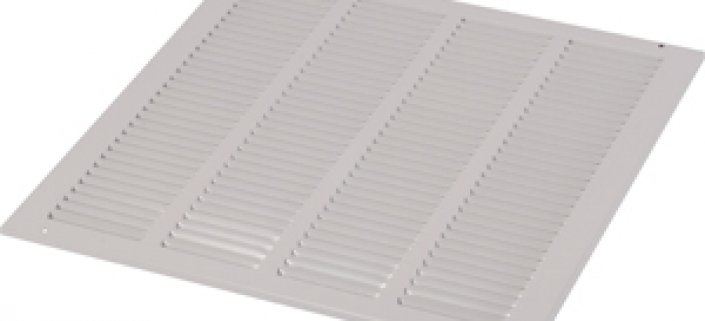

  • Фасадна решетка за стенен монтаж с неподвижни ламели под ъгъл 40°

Приложение

  • За смукателни и нагнетателни вентилационни инсталации

Материал

  • Стомана, цвят бял - RAL 9016

Монтаж

  • Монтират се с открити винтове на  рамката

Проектна спецификация

??copy??
  • Фасадна решетка с неподвижни ламели, с бяло прахово лаково покритие RAL 9016, тип SHG

Примерна поръчка

  • SHG 305 x 152



Пояснение

SHG = тип решетка

305 x 152 = дължина и височина на ефективната площ на решетката (виж таблицата)

Артикули

Артикулен номерL Отвор [mm]H Отвор [mm]Qv 3 m/s [m3/h]
    A050101203102 203 102 170
    A050101203203 203 203 320
    A050101254102 254 102 200
    A050101305152 305 152 370
    A050101305305 305 305 750
    A050101356152 356 152 440
    A050101406152 406 152 500
    A050101406406 406 406 1320
    A050101508305 508 305 1250
    A050101508508 508 508 2090
    A050101610305 610 305 1500
    A050101610610 610 610 3000
