DRR

DRR

Категория: Трансферни решетки
Алуминиеви трансферни решетки За изтегляне


DRR

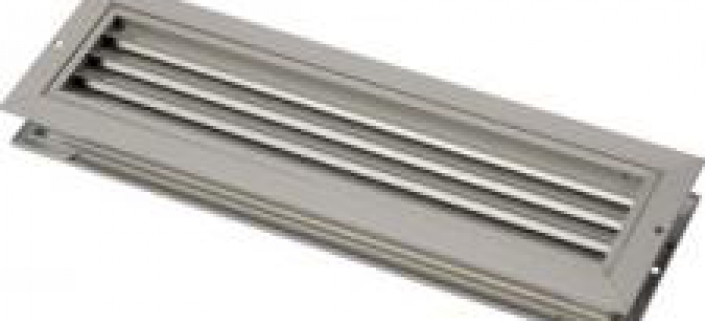

  • Трансферна решетка от анодизиран алуминий

Приложение

  • За изравняване на налягането в две съседни помещения

Материал

  • Алуминий, анодизиран

Монтаж

  • Монтаж чрез винтове на стени с дебелина от минимум 33 mm и максимум 47 mm

Проектна спецификация

??copy??
  • Трансферна решетка от анодизиран алуминий за монтаж на стeни с дебелина от 33 mm до 47 mm, модел DRR

Примерна поръчка

  • DRR 800 X 200



Пояснение:

DRR = тип решетка

800 = дължина (вижте таблицата)

200 = височина (вижте таблицата)

Артикули

Артикулен номерL Отвор [mm]H Отвор [mm]Дебелина на стена или врата (mm) [mm]
    A030101200100 200 100 30-54
    A030101200200 200 200 30-54
    A030101300100 300 100 30-54
    A030101300150 300 150 30-54
    A030101300200 300 200 30-54
    A030101300300 300 300 30-54
    A030101400100 400 100 30-54
    A030101400200 400 200 30-54
    A030101400300 400 300 30-54
    A030101500100 500 100 30-54
    A030101500200 500 200 30-54
    A030101500300 500 300 30-54
    A030101600100 600 100 30-54
    A030101600200 600 200 30-54
    A030101600300 600 300 30-54
    A030101600400 600 400 30-54

Бърза селекция

Qv

L x H

 200x100 300x100 400x100 500x100

600x100

300x200

 400x200 500x200

600x200

400x300

 500x300 600x300 600x400

Aeff

0.0078

0.0117

0.0156

0.0195

0.0234

0.0312

0.0390

0.0468

0.0585

0.0702

0.0936
20

Veff

 0.71

Ps

 1.60
Lw -
40

Veff

 1.42 0.95
Ps 6.30 2.80
Lw 7 -
60

Veff

 2.14 1.42 1.07
Ps 14.10 6.30 3.60
Lw 19 9 1
80

Veff

 2.85 1.90 1.42 1.14
Ps 25 11.10 6.30 4
Lw 28 18 10 4
100

Veff

 3.56 2.37 1.78 1.42 1.19 0.89
Ps 39.10 17.40 9.80 6.30 4.30 2.40

Lw

 35 24 17 11 6 -
150

Veff

   3.56 2.67 2.14 1.78 1.34 1.07

Ps

   39.10 22 14.10 9.80 5.50 3.50
Lw   37 29 23
