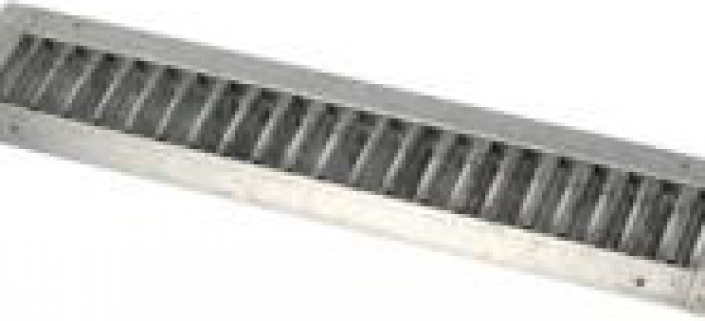

SPN-1 GALVA

Решетка от поцинкована стомана за кръгли въздуховоди За изтегляне


SPN-1 GALVA

  • SPH-1 Galva - решетка от поцинкована стомана за кръгли въздуховоди с индивидуaлно регулируеми вертикални ламели

  • SPH-1H Galva - решетка от поцинкована стомана за кръгли въздуховоди с индивидуaлно регулируеми хоризонтални ламели

Приложение

  • За нагнетателни и смукателни вентилационни инсталации

Материал

  • Поцинкована стомана, без боя

Монтаж

  • Монтаж на кръгъл въздуховод чрез винтове

Аксесоари

  • Права регулираща секция DA
  • Наклонена регулираща секция DF

Проектна спецификация

??copy??
  • Решетка за кръгли въздуховоди от поцинкована стомана с индивидуално регулируеми вертикални ламели и регулираща секция, модел SPN-1 Galva + DA или с индивидуално регулируеми хоризонтални ламели и регулираща секция, модел SPN-1H Galva

Примерна поръчка

  • SPN-1 Galva 425 X 75 + DA



Пояснение:

SPN-1 Galva = тип дифузор

425 = дължина на решетката  (вижте таблицата)

75 = височина на решетката  (вижте таблицата)



Аксесоари (опция):

DA = права регулираща секция

Артикули

Артикулен номерМоделL Отвор [mm]H Отвор [mm]Qv (± 3 m/s) [m³/h]
    A020106425075 SPN-1 GALVA 425 x 75 425 75 170
    A020106425125 SPN-1 GALVA 425 x 125 425 125 340
    A020106425225 SPN-1 GALVA 425 x 225 425 225 700
    A020106525075 SPN-1 GALVA 525 x 75 525 75 220
    A020106525125 SPN-1 GALVA 525 x 125 525 125 450
    A020106525225 SPN-1 GALVA 525 x 225 525 225 850
    A020106625075 SPN-1 GALVA 625 x 75 625 75 260
    A020106625125 SPN-1 GALVA 625 x 125 625 125 500
    A020106625225 SPN-1 GALVA 625 x 225 625 225 1000
    A020106825125 SPN-1 GALVA 825 x 125 825 125 700
    A020106825225 SPN-1 GALVA 825 x 225 825 225 1400
    A020106A25125 SPN-1 GALVA 1025 x 125 1025 125 850
    A020106A25225 SPN-1 GALVA 1025 x 225 1025 225 1700

Бърза селекция

Qv

LxH

425 x 75

525 x 75 625 x 75 425 x 125 525 x 125 625 x 125 425 x 225 525 x 225 625 x 225 825 x 225 1025x 225

Aeff

0.013

0.016

0.019

0.025

0.031

0.037

0.049

0.061

0.073

0.097

0.122

100

Veff

1.68 1.36 1.20 0.88

Lth

5.83 5.28 4.84 4.18

Ps

2.40 1.60 1.12 0.64

Lw

5 1 - -
140

Veff

2.40 1.92 1.60 1.28 1.04 0.88

Lth

8.14 7.37 6.82 5.94 5.28 4.84

Ps

4.72 3.12 2.24 1.28 0.80 0.56

Lw

13 9 5 0 - -
200

Veff

3.44 2.80 2.32 1.76 1.44 1.20 0.88

Lth

11.66 10.56 9.68 8.47 7.59 6.93 6.05

Ps

9.68 6.40 4.48 2.64 1.68 1.20 0.64

Lw

22 18 14 9 5 1 -
250

Veff

4.24 3.44 2.96 2.24 1.76 1.52 1.12 0.88 0.80

Lth

14.63 13.20 12.10 10.56 9.46 8.69 7.59 6.71 6.16

Ps

15.04 9.92 7.04 4.08 2.64 1.84 1.04 0.72 0.48
