PLATE-S

Категория: Аксиални вентиалтори

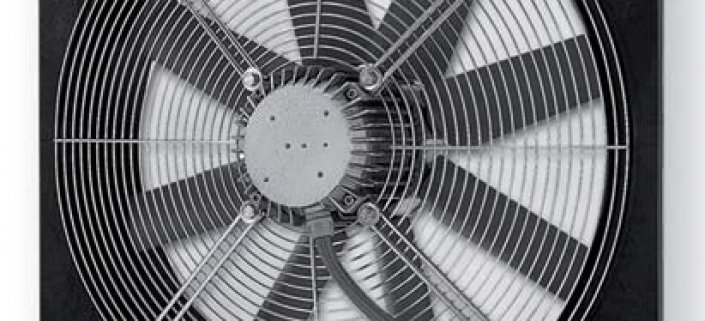

PLATE-S

  • Осови вентилатори за стенен монтаж

Приложение

  • Вентилаторите от серия PLATE-S са предназначени за пренос на големи въздушни обеми при ниско налягане, с възможност за монтаж на стена или панел. Използват се за вентилация на търговски и индустриални сгради и за охлаждане на електрически и хладилни инсталации

Конструкция

  • Стоманен корпус в съответствие със стандарт UNI EN 294
  • Работна температура: -20°C / +50°C
  • Посока на въздуха: от двигателя към импелера

Вентилатор/Импелер

  • Импелер с пластмасови лопатки, статично и динамично балансирани според стандарта DIN ISO 1940 / BS 6868-1

Мотор

  • Клас на защита: IP55
  • Kлас на изолация: F
    • Монофазен - 230V, 50Hz
    • Трифазен - 230V/400V, 50Hz
  • Вградена термозащита

Проектна спецификация

  • Осови вентилатори за стенен монтаж, модел PLATE-S

Артикули

Артикулен номерType
    I060303314140 314 M
    I060303314340 314 T
    I060303354140 354 M
    I060303354340 354 T
    I060303404140 404 M
    I060303404340 404 T
    I060303454140 454 M
    I060303454340 454 T
    I060303504140 504 M
    I060303504340 504 T
    I060303506360 506 T
    I060303564140 564 M
    I060303564340 564 T
    I060303566360 566 T
    I060303634340 634 T
    I060303636360 636 T
    I060303714340 714 T
    I060303716360 716 T
    I060303718380 718 T

Работни характеристики



Забележки

  • Ps = налягане в mmH20
  • Q = дебит

Технически данни

Модел Полюси Захранване Дебит Мощност Ток Мотор Шум


[m3/h]

 [kW] [A]   [dB(A)]

314 M

 4 1Ph - 230V 2400 0,09 1 56 50
354 M 4 1Ph - 230V 3200 0,12 1.10 63 54
404 M 4 1Ph - 230V 5000 0,18 1.60 63 59
454 M 4 1Ph - 230V 6300 0,25 2.40 71 65
504 M 4 1Ph - 230V 9000 0.55 4.50 80 66

314 T

 4 3Ph - 400V 2400 0.09 0.35 56 50
354 T 4 3Ph - 400V 3200 0.12 0.40 63 54
404 T 4 3Ph - 400V 5000 0.18 0.60 63 59
454 T 4 3Ph - 400V 6300 0.25 0.80 71 65
504 T 4 3Ph - 400V 9000 0.55 1.60 80 66
564 T 4 3Ph - 400V 12500 0.75 2 80 67
634 T 4 3Ph - 400V 14000 0.75 2 80 72
714 T 4 3Ph - 400V 17000 1.50 3.50 90L 76
506 T 6 3Ph - 400V 6000 0.18 0.70 71 55
566 T 6 3Ph - 400V 7900 0.25 1 71 58
636 T 6 3Ph - 400V 10500 0.37 1.30 80 63
716 T 6 3Ph - 400V 15000 0.75 2 90S 65
508 T 8 3Ph - 400V 4250 0.08 0.60 71 48
568 T 8 3Ph - 400V 6000 0.12 0.70 71 52
638 T 8 3Ph - 400V 8000 0.18 0.80 80 57
718 T 8 3Ph - 400V 11000 0.25 1.10 80 58


Размери



ØA [mm]

BxB [mm]

CxC [mm]

ØD [mm]

E [mm]

F [mm]

ØG [mm]

 Kg
31 310 390 350 10

110

 170 365 6
35 360 440

400

 10 110 170 410 6
40 410 500 450

10

 110 170 465 7
45
